PSD1 là gia đình ổ đĩa servo toàn cầu của Parker, có sẵn với các mức dòng điện khác nhau từ 2 đến 30A và hai hình thức. Hiện nay, bộ sản phẩm bao gồm:

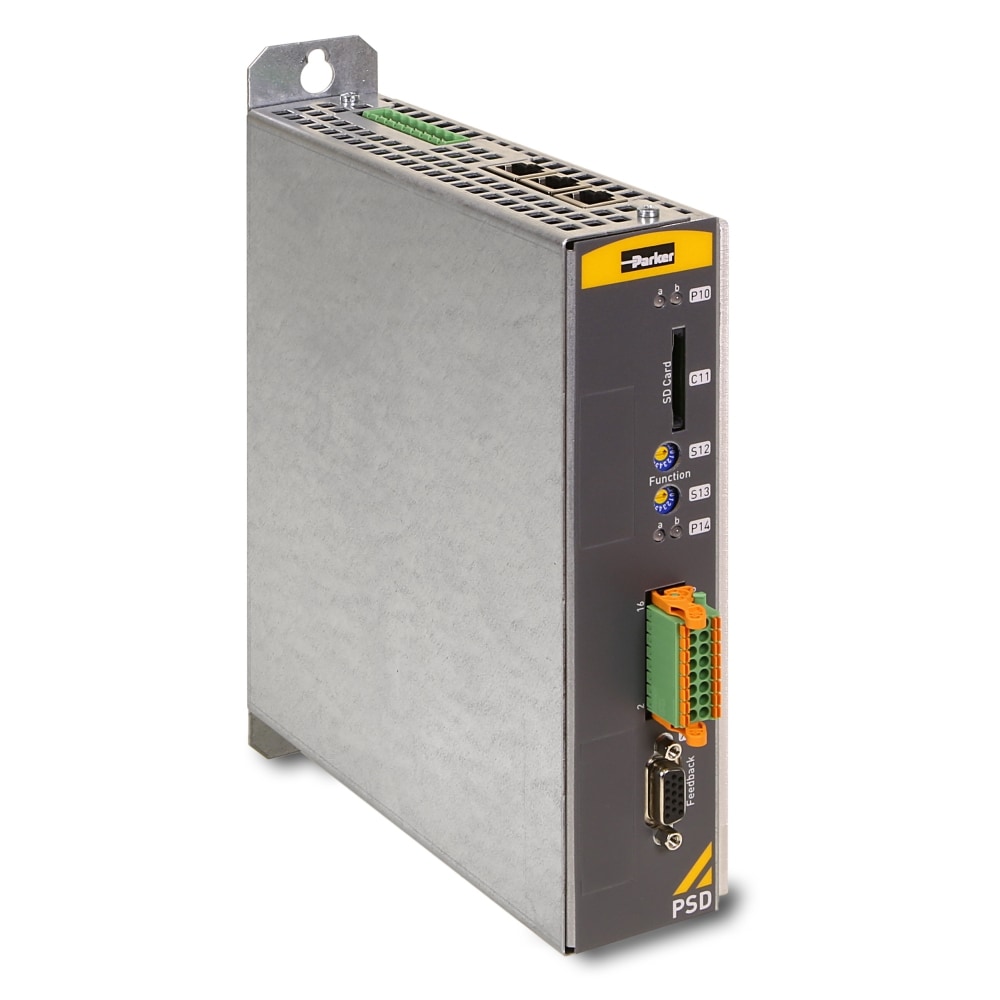

   • PSD1-S: Một ổ đĩa độc lập có thể được kết nối trực tiếp với nguồn điện chính. Với vỏ nhỏ gọn, nó đặc biệt phù hợp cho các máy nhỏ.

   • PSD1-M: Một hệ thống servo đa trục có thể vận hành lên đến ba động cơ servo. Cấu hình cơ bản bao gồm một nguồn cung cấp DC chung và nhiều mô-đun PSD1-M, được kết nối qua thanh bus DC. Các mô-đun có sẵn dưới dạng phiên bản một, hai hoặc ba trục, làm cho hệ thống rất linh hoạt.

Thị trường

• Tự động hóa nhà máy

• Máy móc đóng gói

• Công nghiệp đa dạng khác

Ứng dụng

• Máy đóng gói

• Máy tạo hình vật liệu

• Máy xử lý

Tính năng/Lợi ích

• Phản hồi động cơ

   • Giải pháp cáp đơn DSL (đơn hoặc nhiều vòng)

   • Resolver

   • Mã hóa vòng quay và tuyến tính 1 Vpp

   • Mã hóa tăng giảm TTL

   • Hall tương tự

• Giao tiếp

   • EtherCAT

   • PROFINET

   • Ethernet/IP

Công nghệ

   • Cơ bản

     • Ổ đĩa Fieldbus

     • Máy trạng thái tiêu chuẩn (Profidrive, CANopen DS402)

   • Lập trình được

     • Ổ đĩa độc lập thông minh

     • Thời gian chạy dựa trên CODESYS V3

     • IEC 61131-3

     • Khối chức năng PLCopen

Thông số kỹ thuật PSD1S

• Dòng điện ra liên tục tới 7.5A

• Dòng điện đỉnh (2giây) 20A

• Nguồn cung cấp đầu vào ổ đĩa 1/3x 230VAC

• Bốn đầu vào số và hai đầu ra số (mỗi trục)

• Tự động điều chỉnh qua nhận dạng quán tính tự động

• Vòng lặp điều khiển nhanh

   • Điều khiển dòng: 62,5 µs

   • Điều khiển tốc độ: 125 µs

   • Điều khiển vị trí: 125 µs

• Dây nối nhanh và đơn giản

• Thẻ SD có thể tháo rời

   • Trao đổi dễ dàng giữa các ổ đĩa trong chưa đến một phút

   • Nâng cấp phần mềm

   • Bộ nhớ tham số và ứng dụng

Tùy chọn thẻ I/O PSD1

• 1 hoặc 2 thẻ mỗi ổ đĩa

• 1x giao diện mã hóa (đầu vào/mô phỏng)

• 8x đầu vào/ra số (có thể chuyển đổi)

• 4x đầu vào tương tự

Tiêu chuẩn An toàn Chức năng

• Ngắt Mô-men An toàn (STO)

   • Mạch Ngắt Mô-men An toàn Kênh Đôi

Tùy chọn An toàn Chức năng qua EtherCAT (FSoE)

• Tùy chọn An toàn Chức năng qua EtherCAT cung cấp, kết hợp với PLC an toàn FSoE và Safe I/O, khả năng sử dụng các tính năng an toàn tiên tiến.

   • STO (Ngắt Mô-men An toàn)

   • SBC (Kiểm soát Phanh An toàn)

   • SBT (Kiểm tra Phanh An toàn)

   • SS1 (Dừng An toàn 1)

   • SS2 (Dừng An toàn 2)

   • SOS (Dừng Hoạt động An toàn)

   • SLS (Tốc độ Giới hạn An toàn)

   • SDI (Hướng An toàn)

   • SLI (Tăng Giới hạn An toàn)

   • SLP (Vị trí Giới hạn An toàn)

   • SSM (Giám sát Tốc độ An toàn)

   • SMS (Tốc độ Tối đa An toàn)

   • SCA (CAM An toàn)

PSD ServoManager

Việc thiết lập và cài đặt ổ đĩa có thể được thực hiện dễ dàng bằng công cụ cấu hình dựa trên hướng dẫn. Động cơ Parker sẽ được nhận diện bởi một bảng tên điện tử.

• Cấu hình và tham số hóa theo hướng dẫn

• Chẩn đoán / bảo trì / dịch vụ đồ họa

   • Chế độ cài đặt (chuyển động tuyệt đối / tương đối, về vị trí, di chuyển nhẹ, ...)

   • Đồ thị dao động bốn kênh có thể điều chỉnh (đơn / bình thường / tự động / cuộn)

   • Xuất khẩu dưới dạng hình ảnh hoặc bảng (định dạng CSV)

   • Tự động điều chỉnh qua nhận dạng quán tính tự động

   • Khả năng tối ưu hóa nâng cao

   • Tổng quan trạng thái có thể cấu hình
