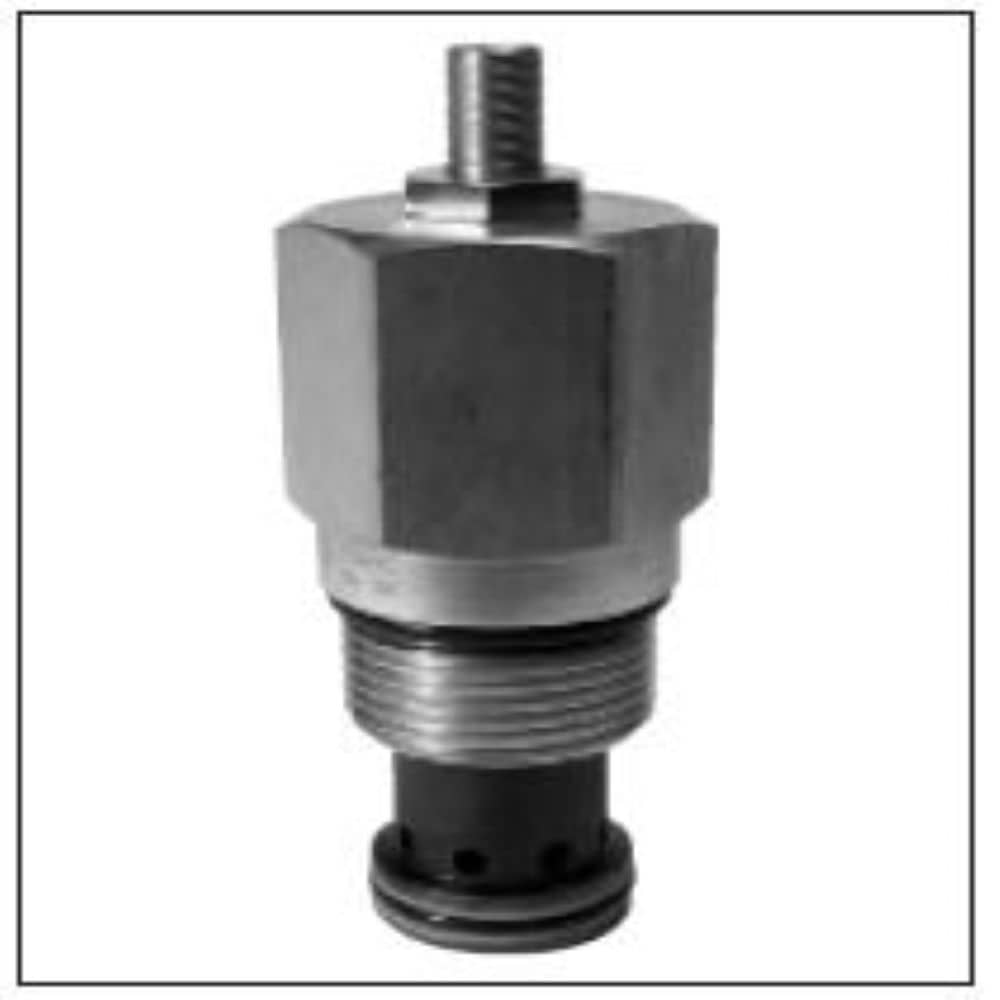

先导式溢流阀 | #RAH121S30

Name: 先导式溢流阀
Brand: Parker
SKU: RAH121S30

GLOBAL CORE - Parker’s pilot operated relief valves are designed for continuous duty applications featuring great stability with low pressure drop; working with pressures up to 420 bar (6000 psi) and flows up to 400 lpm (106 gpm).

查看系列页面

分享/通过电子邮件发送

打印

技术规格：

流速： 50 GAL/MIN, 189.5 L/MIN
最大入口额定压力： 5500 PSI, 380 BAR
压力控制范围： 300-3000 PSI, 20.7-210 BAR
调节机制： Screw
密封材料： Nitrile
分部： Hydraulic Systems Division
流速： 50 gal/min, 189.5 L/min
最大入口额定压力： 5500 psi, 380 bar
压力控制范围： 300-3000 psi, 20.7-210 bar
调节机制： Screw
密封材料： Nitrile
最大流速： 50 gal/min, 189.5 L/min
最大运行压力： 5000 psi, 350 bar
最大油箱压力： 5000 psi, 350 bar
标准设定压力： 1500 psi, 103.5 bar
最大压力设置： 3000 psi, 210 bar
压力控制灵敏度： 867 per turn psi, 59.7 per turn bar
复位压力： 80% of pressure setting
启动类型： Pressure Sensing
配置： Pressure Relief
泄漏率： 82 @ 75% Crack Pressure cm3/min
安装类型： Screw in cartridge valve
腔体尺寸： C12-2
功能： Pilot Operated
运行类型： Automatic
与流体类型共同使用： Mineral-based or synthetic hydraulic fluids
最大运动粘度： 45-2000 SSU (6 to 420 cSt)
过滤器效率额定值： ISO 4406 18/16/13, SAE Class 4
阀门材料： All parts steel. All operating parts hardened steel
安装扭矩： 92-96 lb-ft, 124-130 Nm
工作温度： -30 to +250 °F, -34 to +121 °C
最高运行温度： +250 °F, +121 °C
最低运行温度： -30 °F, -34 °C
重量： 0.48 lb, 0.22 kg
阀体材料： N/A

物品信息

该系列先导式螺纹插装溢流阀的供货规格为与 -08 至 -20 规格的插件安装孔相配, 最适合用于这样一种连续工作的系统, 这种系统要求溢流阀工作在其它任何间歇使用的阀件之前。它们可用来长时间地保持系统的压力, 此外, 在流量变化可能较大的系统中, 先导式溢流阀能适应这种变化, 而不会造成过度的压力抬升或有时称之为压力超调。由于液流流过的阀的开口面积状态, 此类滑阀型溢流阀工作时比传统的直动式阀更为静音。有一点必须要考虑的是滑阀型元件的泄漏, 由于结构的问题, 滑阀型阀会有少量的泄漏, 然而, 直动式阀的泄漏则可不予考虑, 除非压力达到它的开启压力值。滑阀型溢流阀不可用于负载持住应用工况。

一般的回路应用包括: 工作油口交叉溢流, 回转溢流, 油口安全阀, 溢流先导阀, 系统溢流阀, 压力限制, 峰值溢流, 马达刹车, 换向溢流, 负载传感溢流。
